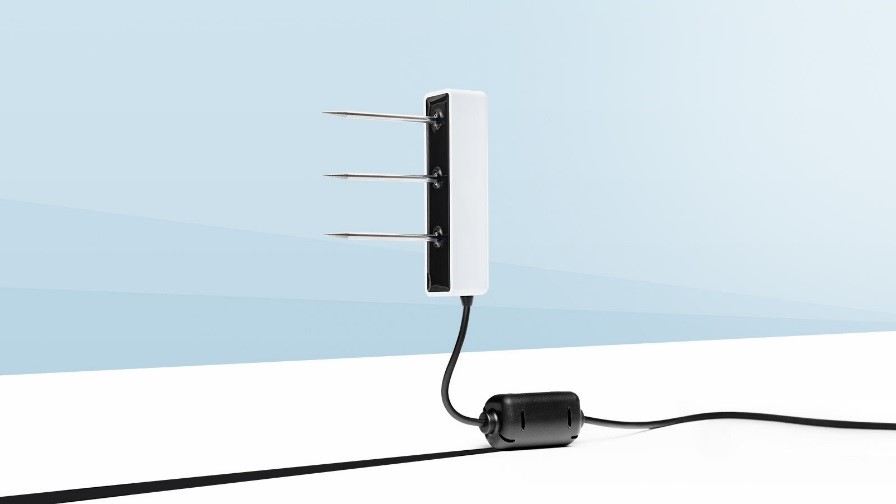

TEROS 11 土壤水分、溫度傳感器

TEROS 11是METER在二十余年經驗基礎上研發生產的新型傳感器，采用的70MHz電容技術，環氧樹脂封裝傳感器頭部。不銹鋼探針便于插入土壤，配合METER的安裝工具，能盡可能降低測量誤差，探頭耐鹽，野外長期測量狀態穩定，數據更準確。連接METER的ZL6數采使用，可以通過ZentraCloud云平臺管理，隨時隨地通過互聯網獲取數據。

主要特點

僅以9.4cm長的傳感器，測量1010mL范圍的土壤
同型號傳感器間誤差小，經標準準確度變異檢測，重復性好
環氧樹脂外殼，可靠穩定，堅固耐用，適合野外長期監測
使用70MHz電容技術，盡可能地減少土壤鹽度和質地的影響
特殊不銹鋼探針，安裝簡便，便于插入土壤且利于傳感器與土壤緊密接觸，能減少導致誤差的空氣間隙，以獲得更準確的測量數據
連接ZL6系列數采操作簡便，輕松獲取數據
SDI-2輸出便于接入非METER數采
鐵氧體磁芯去除電纜噪音，提高穩定性

技術指標

測量指標	體積含水量(VWC)	表觀介電常數ε_a	溫度
量程	礦質土校準：0.00~0.70 m³/m³ 非土壤介質校準：0.0~1.0 m³/m³	1 (空氣) ~ 80 (水)	-40~60℃
分辨率	0.001 m³/m³		0.1℃
準確度	典型礦物質土通用校準: ± 0.03 m³/m³，土壤溶液電導率< 8 dS/m時；在任何多孔介質中特殊校準：±0.01~ 0.02 m³/m³。	±1ε_a @1~40(土壤范圍)；測量值的15% @ 40 ~ 80	±1℃@-40 ~ 0℃；±0.5℃@0~60℃

測量頻率：70 MHz
輸出：DDI串口或SDI-12
兼容數采：METER ZL6，EM60以及Em50系列；任何能夠提供4.0~ 15VDC供電，支持串口或SDI-12通訊的數采
尺寸：9.4(L)×2.4(W)×7.5(H) cm
探針長度：5.5 cm
纜線長度：標準 5m，可定制其它長度，最長可到75m
接口類型：3.5mm 耳機接口或裸線接口
供電電壓（(VCC) to GND）：最小：4.0 VDC；典型：NA；max：15.0 VDC
數字輸入電壓（邏輯高）：2.8~5.0 V；典型：3.6 V

數字輸入電壓（邏輯低）：-0.3~0.8 V；典型：0.0 V

數字輸出電壓（邏輯高）:典型：3.6 V

電力線轉換率：最?。?.0V/ms；典型：NA；max：NA
電流（25ms測量期間）：最?。?.0mA；典型：3.6mA；max：16.0mA
電流（休眠期間）：最?。篘A；典型：0.03mA；max：NA
工作溫度范圍：最?。?40℃；典型：NA；max：60℃
啟動時間（DDI串口）：最小：80ms；典型：NA；max：100ms
啟動時間（SDI-12）：最?。篘A；典型：245ms；max：NA
測量時間：最?。?5ms；典型：NA；max：150ms
遵循標準： EM ISO/IEC 17050:2010 (CE Mark )
2014/30/EU and 2011/65/EU
EN61326-1:2013 and EN55022/CISPR 22

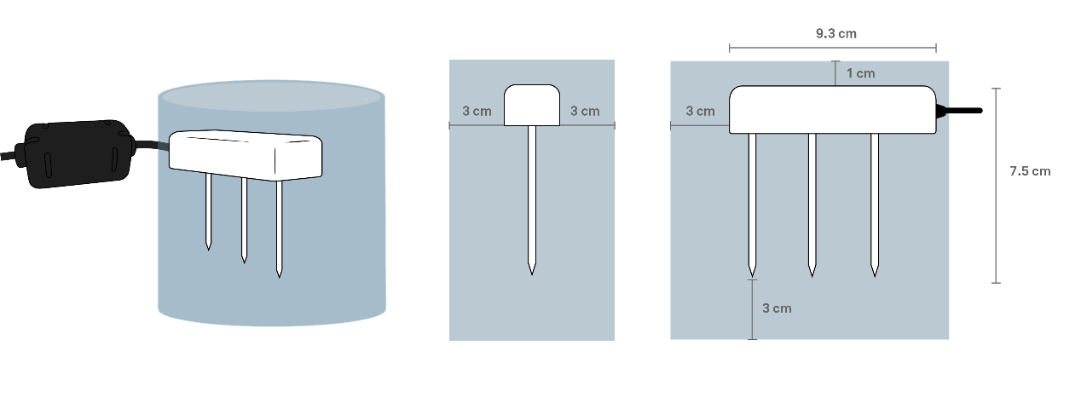

TEROS 11傳感器的理論測量范圍

生產廠家：METER Group

使用手冊

TEROS 11/12 英文操作手冊
