uSonic-3 Cage MP/uSonic-3 ClassA MP 三維超聲風速儀

uSonic-3 Cage MP/uSonic-3 Class A MP是測量大氣湍流的新一代高性能超聲風速儀。METEK推出的uSonic-3系列傳感器，每個超聲發射器對應三個超聲接收器，可在多組數據中選取測量位置優異的數據組進行水平風速計算；垂直風速分量直接測量；內置的二維傾斜傳感器（可選），可實現遠程儀器安裝位置的校正。

可在任一采樣頻率條件下，輸出9組徑向數據、9個溫度數據以及x,y.z風速數據的原始值或平均值。

主要特點

三維風速和湍流測量的新方法

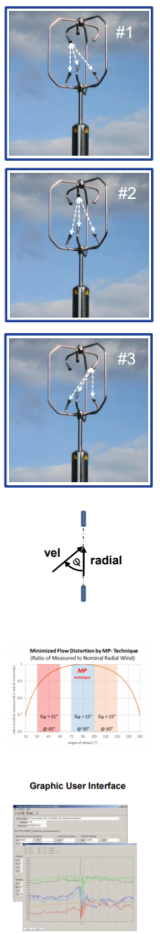

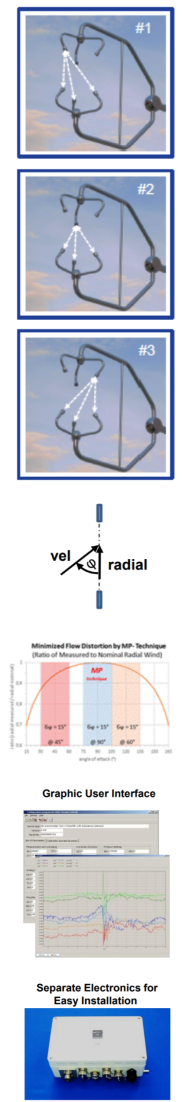

采用獨特的“Multi-Path”測量技術
每一個傳感器頭部都是3×3 聲波陣列
3×3 = 9個徑向風速分量
3個垂直風速分量
3×3超聲溫度
最小化流場畸變
在線管理和動態信號增強調節
傳感器頭部加熱（可選）
SD卡存儲（可選）
RS422和以太網端口，方便通訊和數據輸出
可遠程控制系統

技術指標

uSonic-3 Cage MP

工作環境	-40 - + 60℃ 5 - 100% rH
平均時間/平均個數	1 - 3600 s / 1 - 65365 samples
采樣頻率	Max. 30 Hz (→max.3×30=90 Hz 常規取樣)
量程	Max. 40 m/s, -40 - +60℃
風速準確度 -最大變異 -均方根 -分辨率	接收角±180°（全方位） ± 1 % @ 5 m/s,水平0°- 10° ± 2 % @ 5 m/s,水平10°- 20° 0.5 % @ 5 m/s,水平0°- 10° 1 % @ 5 m/s,水平10°- 20° 0.006m/s（垂直），0.01（水平）
風向準確度 -最大變異 -均方根	接收角±180°（全方位） ± 1°@ 5 m/s,水平0°- 20° 0.5°@ 5 m/s,水平0°- 20°
溫度準確度 -分辨率	0.01K
數據輸出	9個徑向分量，9個溫度， X , y , z , T , vel , dir
輸出協議	標準，校驗和，NMEA標準
同步	1×數字輸入，1×數字輸出
湍流模塊（升級選項）	在線計算平均值、方差、協方差、熱通量、動量通量、Monin-Obukhov 長度等
內置存儲器（升級選項）	SD卡
供電	10-36 VDC/2.5W
傳感器頭部加熱（可選）	10-24VDC/max.100W
通訊	RS422，RS485（300-115200），Ethemet，all ASCⅡ
模擬輸出（升級選項）	4×12bit，0-10VDC/4-20mA （max. load 250Ω），可調節范圍（x,y,z,T）
測量路徑	6×53.2°/90°，L=165/135mm
傾角計（升級選項）	2維，分辨率 0.1°，頻率 0.5Hz

uSonic-3 Class A MP

工作環境	-40 - + 60℃ 5 - 100% rH
平均時間/平均個數	1 - 3600 s / 1 - 65365 samples
采樣頻率	Max. 30 Hz (→max.3×30=90 Hz 隨機取樣)
量程	Max. 40 m/s, -40 - +60℃
風速準確度 -最大變異 -均方根 -分辨率	接收角±170° ± 1 % @ 5 m/s,水平0°- 10° ± 2 % @ 5 m/s,水平10°- 20° 0.5 % @ 5 m/s,水平0°- 10° 1 % @ 5 m/s,水平10°- 20° 0.006 m/s（垂直），0.01（水平）
風向準確度 -最大變異 -均方根	接收角±170° ± 1°@ 5 m/s,水平線0°- 20° 0.5°@ 5 m/s,水平線0°- 20°
溫度準確度 -分辨率	0.01K
數據輸出	9個徑向分量，9個溫度， X , y , z , T , vel , dir
輸出協議	標準，校驗和，NMEA標準
同步	1×數字輸入，1×數字輸出
湍流模塊（升級選項）	在線計算平均值、方差、協方差、熱通量、動量通量、Monin-Obukhov 長度等
內置存儲器（升級選項）	SD卡
供電	10-36 VDC/2.5W
傳感器頭部加熱（可選）	10-24VDC/max.100W
通訊	RS422，RS485（300-115200），Ethemet，all ASCⅡ
模擬輸出（升級選項）	4×12bit，0-10VDC/4-20mA （max. load 250Ω），可調節范圍（x,y,z,T）
模擬輸入（升級選項）	6個模擬通道 16bit，2×TTLcounter，2×PT100
測量路徑	6×53.2°/90°，L=160/140mm
傾角計	2維，分辨率 0.1°，響應時間 0.5Hz

產地與廠家：美國METEK公司
