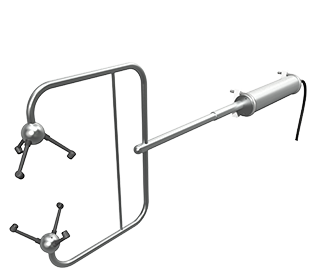

WindMaster HS三維超聲風速儀的設計，滿足了需要準確三維風速、風向以及超聲溫度測量數據的科研要求。
WindMaster HS采用了先進的超聲測量技術和獨特的橫置測量頭設計，該設計使得超聲風速儀在大迎角情況下進行測量時，能夠盡可能減少儀器物理結構對氣流的干擾。
        集成的電子原件技術，為儀器提供四個可選的模擬輸入和輸出接口。

主要特點
精準的三維超聲風速測量
測量頭水平放置，減少氣流擾動
高度集成的電子原件
0-45米/秒風速測量范圍
不銹鋼結構
32Hz輸出頻率
超聲溫度輸出
U, V, W 矢量輸出


技術指標
風速：
量程：0-45m/s
分辨率：0.01m/s 或0.001m/s
準確度：<1.5% RMS @12m/s
準確度：<1% RMS @12m/s (客戶可定制)


風向：
量程：0-359.9°
分辨率：0.1°
準確度：2°@12 m/s
準確度：0.5°@12 m/s  (客戶可定制)


超聲溫度：
量程：-40 ℃至 +70℃
分辨率：0.01℃


聲速：
量程：300-370 m/s
分辨率：0.01 m/s
準確度：< ±0.5% @ 20℃


測量相關指標：
內部采樣頻率：20Hz / 32 Hz 或用戶自定義
輸出頻率：1，2，4，5，8，10，16，20 & 32 Hz
測量單位：m/s, mph, kph, knots, ft/min
輸出格式：UVW或極坐標
平均步長：0~3600s

電量要求：
風速計： 9-30 VDC (55mA  @12 VDC)

數字輸出：
通訊方式：RS232，422，485（兩線點對點）
波特率： 2400-57600
格式：ASCII 或二進制

模擬輸出-可選
14位A/D轉換：4通道
可選測量量程：用戶可選不同風速測量量程
輸出類型：0-20mA, 4-20mA, 0-5 V, ±2.5 V, ±5 V

模擬輸入-可選
14位A/D轉換：4個單端或者2個差分
輸入類型：±5 V


產品規格
重量：2.96kg
尺寸：956 x 347 x 120mm

環境要求
防護等級： IP65
工作溫度：-40℃ 至 +70℃
濕度：相對濕度5% ~100%
降雨：300mm/hr
電磁兼容性（EMC）：BS EN 61000 - 6 - 3 (Emissions) /BS EN 61000 - 6 - 2 (Immunity)

可選
接線盒、客戶定制校準等

典型應用
渦度相關系統
結構監測
海上設施
風廓線

產地與廠家：英國Gill公司
