LI-7700開路式CH4/CO2/H2O通量分析系統

LI-7700開路式CH₄、CO₂、H₂O通量分析系統是美國LI-COR公司研發生產的溫室氣體通量觀測系統，特別適用于有供電限制的偏遠地區。系統由CH₄、CO₂、H₂O、和能量等基本通量監測設備組成。

在數據處理和管理方面還有一系列性能優異的解決方案可供選擇。配備了SmartFlux^{^?}模塊的LI-7700開路式CH₄/CO₂/H₂O通量分析系統可以在野外獲得原始監測數據的同時直接處理成最終通量結果，該結果可直接用于后續科學研究和分析。另外可以選擇FluxSuite^?來實時管理通量數據和監測儀器狀態。這些功能目前全球僅有LI-COR的渦度協方差分析系統具備。

主要優點
·       原位監測快速精準的CO₂和H₂O測量
·       精準的溫度調控保證光學濾光片長期穩定
·       改進的光學結構提高了儀器在多塵環境下的穩定性
·       系統無氣泵和管路通道，消除了壓降、水汽吸附和時滯效應，測量結果更加精準
·       可自動對光路進行清潔，大幅減少維護工作，數據安全性更高在線數據處理并存儲完整的渦度協方差數據集
·       系統重量輕、功耗低，在野外可采用太陽能供電

系統組成

LI-7700開路式CH₄分析儀 LI-7700甲烷分析儀是美國LI-COR公司歷時4年研發測試后推出的全球一款開路式甲烷測定設備。LI-7700分析儀重量輕，功耗低，高頻響應，用于獲取描述生態系統CH₄通量所必需的CH₄濃度數據。
LI-7500RS開路式CO₂/H₂O分析儀開路式CO₂/H₂O氣體分析儀LI-7500和LI-7500A（LI-7500RS的前期版本）已廣泛應用于全球渦度協方差碳通量監測領域，全球90%以上的碳通量觀測網絡（FLUXNET）選用了該分析儀。 LI-7500RS是最可靠的一代開路式CO₂/H₂O智能分析儀，是專為快速測量大氣環境中CO₂和H₂O而設計，功耗低和近乎免維護的特點，使其更加適合在野外觀測臺站上進行長期穩定測量。
Gill系列三維超聲風速儀可選配WindMaster、WindMaster Pro、R3-50或WindMaster HS等型號三維超聲風速儀。這些產品強健、穩固，幾乎無需日常維護，適用于各種環境下的通量研究。

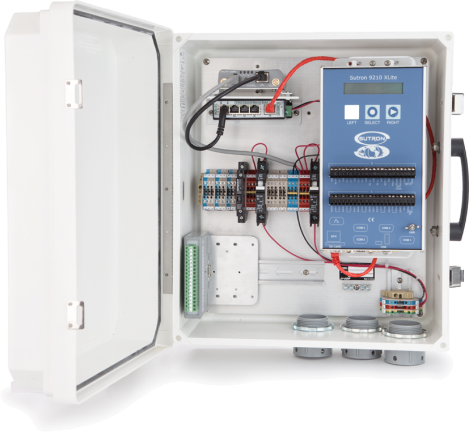

Biomet生物氣象參數測量系統（可選） Biomet的數據可以完整地整合到ghg渦度數據中，直接進入EddyPro^{^?}進行計算處理。Biomet數據與渦度數據整合對通量插補和結果分析具有重要意義，同時也有助于數據保存。

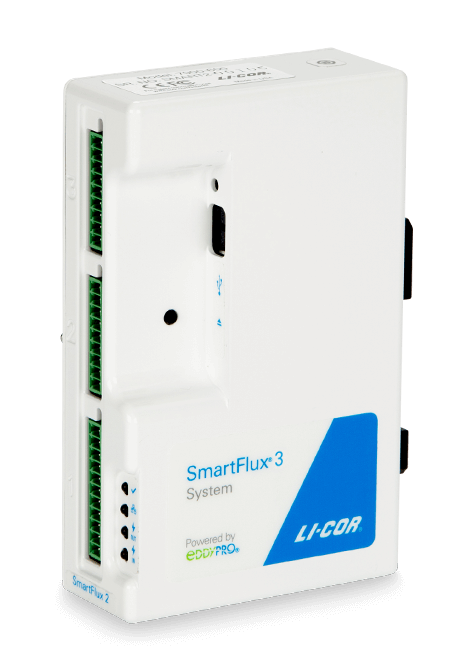

SmartFlux^?實時在線通量計算模塊 SmartFlux^{^?} 模塊內置EddyPro^{^?}軟件，可以實時在線計算并獲得通量結果。可借助蜂窩數據網絡或衛星進行遠程數據傳輸。
FluxSuite^{^?}數據在線監測與管理系統(可選) FluxSuite^{^?}是基于云服務器的數據在線監測和管理系統。配備SmartFlux^{^?} 的臺站只需要有Internet接入即可選擇使用。方便進行臺站數據管理以及狀態監測。實時預警功能尤其適用于偏遠地區站點維護。同時適合多站點管理。 FluxSuite^{^?}頁面采用自適應設計，支持PC端和移動端訪問。

技術原理

系統原理
      系統采用渦度協方差方法，利用10Hz以上高頻風速和氣體濃度數據，經過一系列數據計算處理過程，獲得監測范圍內的CO₂、H₂O、和能量通量。用于邊界層氣象、生態學、全球變化等方面的研究。

數據獲取
      輸出GHG數據格式，包含完整的儀器信息、樣地信息、CH₄、CO₂和H₂O濃度、三維風速以及生物氣象傳感器數據，存儲于工業級USB閃存中。方便后續使用EddyPro^{^?}進行數據處理。

數據處理

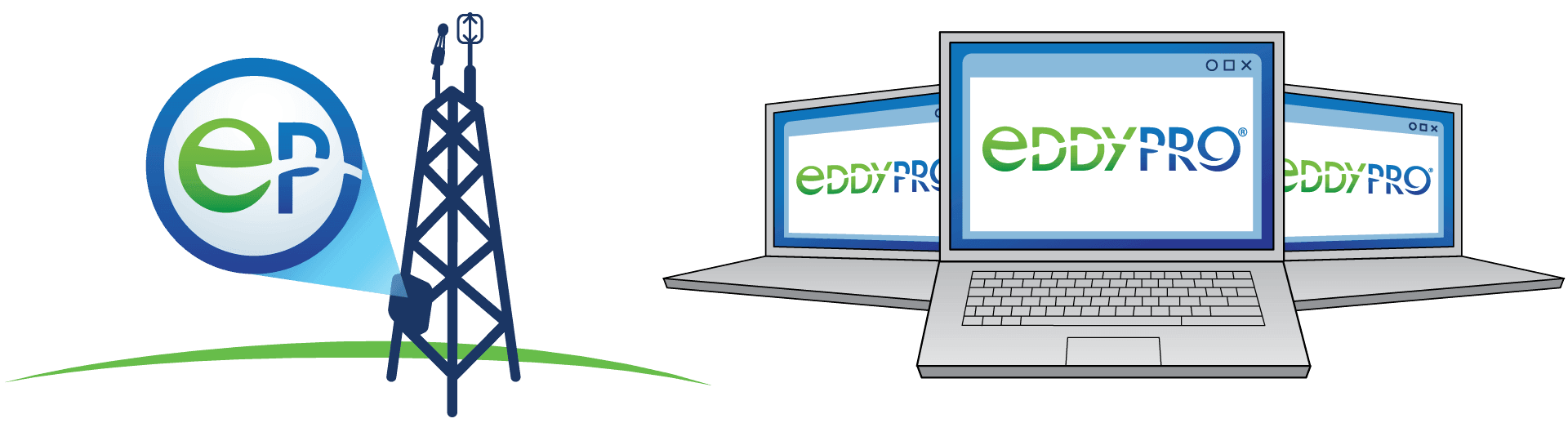

      使用LI-COR公司的開源數據處理軟件EddyPro^{^?}，可以輕松將原始GHG格式數據處理成通量結果。EddyPro^{^?}本地版安裝在個人電腦上，可選擇各種處理方法對原始數據做深度分析。EddyPro^{^?}野外版隨SmartFlux^?系統安裝在野外渦度監測站上，可根據個人設置實時處理獲得完全的通量結果。軟件提供Express模式和Advanced模式，既能適應簡便快捷的常見數據處理，又可供專家級研究者靈活選擇。
