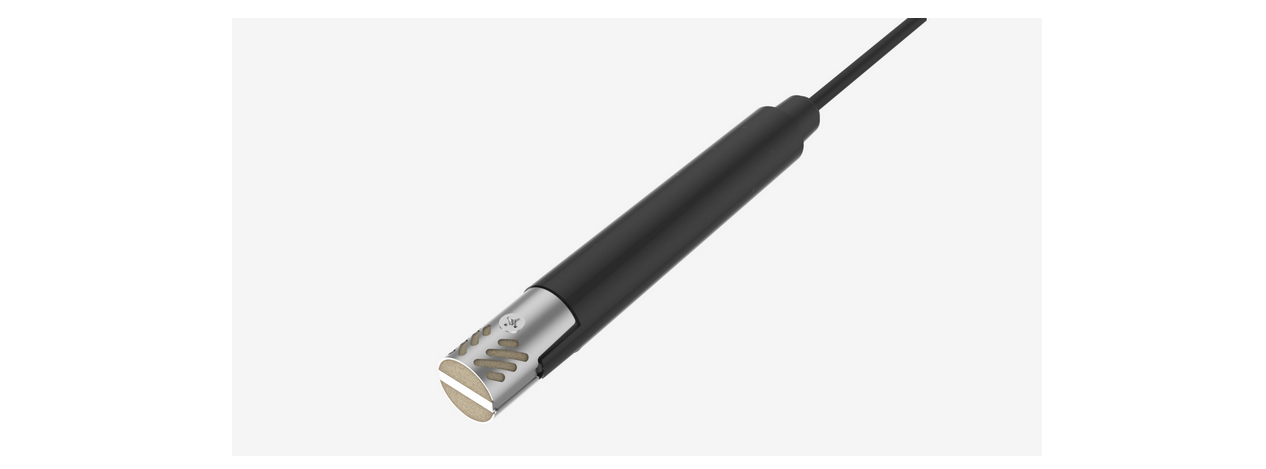

TEROS 22土壤水勢溫度傳感器

TEROS 22是METER集40年水勢傳感器制作經驗而研發的一款全量程土壤水勢傳感器。在繼承TEROS 21傳感器特點的基礎上，做到了外形更精巧，安裝更簡便。僅需使用電鉆鉆取一個1.6 cm的孔，即可安裝TEROS 22。

工作原理

TEROS 22傳感器由一個濕度傳感器和一塊已知水分特征曲線的多孔材料組成，當多孔材料與周圍土壤達到水分平衡后，濕度傳感器測量多孔材料的水分含量，并根據水分特征曲線將水分含量換算成水勢。

主要特點

· 安裝和取出都很方便，僅需鉆取一個直徑1.6 cm的孔即可安裝。

· 測量范圍廣0 ~ -100,000 kPa，實現全量程土壤水勢監測。

· 維護簡單，無需注水，低溫冰凍環境也不會損壞。

· 無需再校準：二氧化硅基質的陶質材料不存在因降解引起的漂移。

· 鹽分不敏感：即使高鹽環境、鹽分含量多變的土壤傳感器依然準確。

· 附帶的溫度測量：同時能夠獲得另一個植物生長的重要指標。

· 結實耐用：環氧樹脂重疊注塑工藝保證其適合野外長期監測研究。

· 即插即用：只要布好傳感器，連接數采，設置時鐘和測量間隔，即可開始采集數據。無需編程。

· 遠程獲取數據：TEROS 22連接ZL6數采時，選擇ZENTRA Cloud云服務即可通過互聯網獲取數據。

· 兼容SDI-12：TEROS 21幾乎兼容所有支持SDI-12的主流數采，采用通用通訊協議。

技術指標

測量頻率：70 MHz

輸出：DDI串口或 SDI-12通訊協議

支持?jǐn)?shù)采(另購)：METER ZL6, EM60系列數采，或4.0~15 VDC供電，支持串口或SDI-12通訊的數采。

尺寸：直徑1.7 cm，長度 17 cm，連接可選延長桿的長度40,80,120 cm

工作環境：-40 ~ 60 ℃

電纜長度：5 m，可定制其它長度，最長可達75 m

纜線直徑：4.20 mm

接口類型：3.5 mm 耳機接口或鍍錫裸線接口

導線規格：22 AWG/24 AWG 排擾線

供電電壓（VCC to GND）：4.0~15.0 VDC

數字輸入電壓（邏輯高）：2.8~5.0 V，典型3.6 V

數字輸入電壓（邏輯低）：-0.3~0.8 V，典型0.0 V

數字輸出電壓（邏輯高）：典型3.6 V

供電電流：最小 15 mA

電力線轉換率：最小1.0 V/ms

電流：

測量期間：3.0 ~ 16.0 mA；典型5.0 mA；

靜止等待期間：典型0.03 mA

啟動時間：

DDI串口：典型100 ms，＜350 ms；

SDI-12(DDI 啟用)：典型260 ms，＜500 ms；

SDI-12(DDI禁用)：典型 170 ms

測量時間：典型 50 ms

遵循標準：EM ISO/IEC 17050:2010 (CE 標志)；EN 55011:2016 / A1:2017 (RCM 標志)

產地與廠家：METER Group
