標準的目標

校準包括兩方面：1）確認校準系數；2）檢查零點和跨度。儀器在出廠時做過準確校準。校準系數相對穩定，幾年內可以不變。零點和跨度調整是為了讓分析儀的實際響應和出廠時的成線性關系。

零點和跨度的影響因素

分析儀零點主要受溫度和內部化學藥品狀態的影響。溫度對分析器零點的影響相對較?。簩O₂來說，每1℃可造成0.1-0.2ppm的測量偏差；對H₂O來說，每1℃可造成0.01mmol/mol的測量偏差。LI-COR在出廠時對零點漂移量做過測量，程序中會自動進行補償運算，所以實際零點漂移量很小。但是如果環境溫度變化很大，例如超過>30℃，就要重新檢查零點。

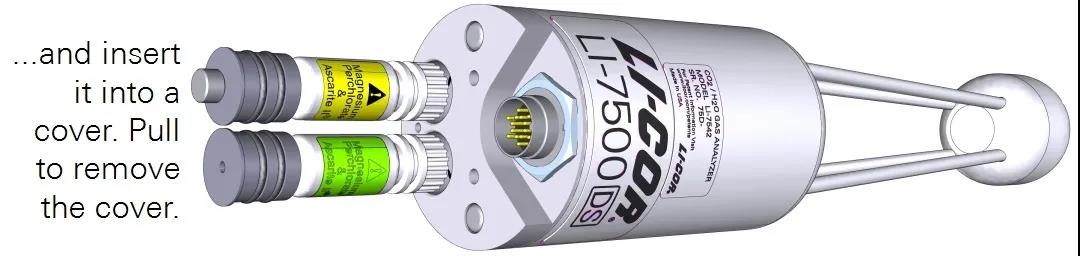

LI-7500DS內部的化學藥品：堿石棉和高氯酸鎂

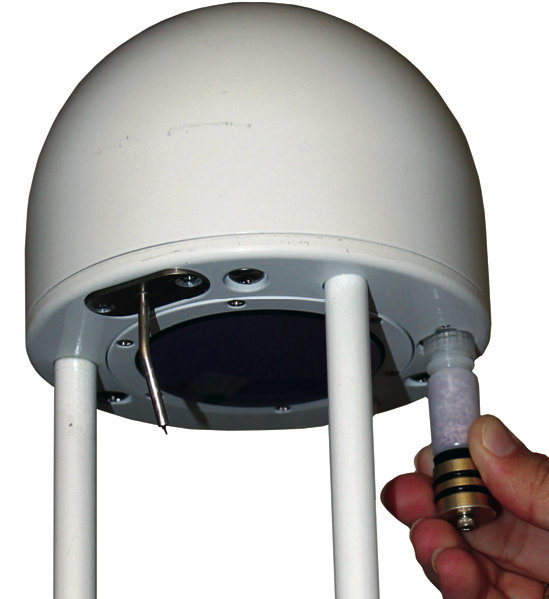

LI-7700內部的干燥劑

分析儀跨度主要受溫度、壓強以及內部化學藥品狀態的影響。

溫度對跨度的影響

對CO₂來說，溫度對跨度的影響很小，對H₂O來說，溫度變化10℃，會造成跨度發生1-2%的改變。

壓強對跨度的影響

在環境條件下（CO₂濃度~400ppm，H₂O濃度~20 mmol/mol），大氣壓強變化超過40kPa，CO₂和H₂O的跨度變化<1%。也就是說，大氣壓強變化對跨度的影響很小。

化學藥品對跨度的影響

分析器內部化學藥品失效會影響分析儀跨度，然而這部分造成的影響很難量化。

零點檢查和注意事項

一般，使用不含CO₂和H₂O的干燥氣體來檢查分析器零點。氣體來源有兩種方式：（1）用化學藥品過濾空氣來獲得：蘇打去除空氣中的CO₂，干燥劑去除空氣中的H₂O；（2）使用不含CO₂和H₂O的高純氣體，如高純氮?dú)釴2（99.999%體積比）。

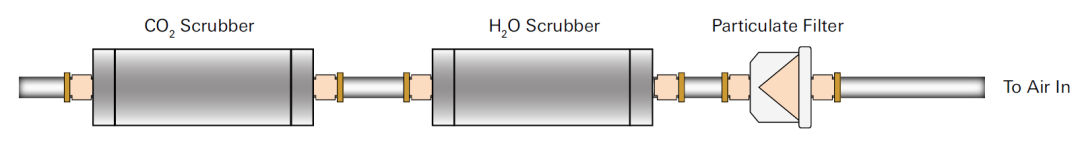

氣體來源方式（一）

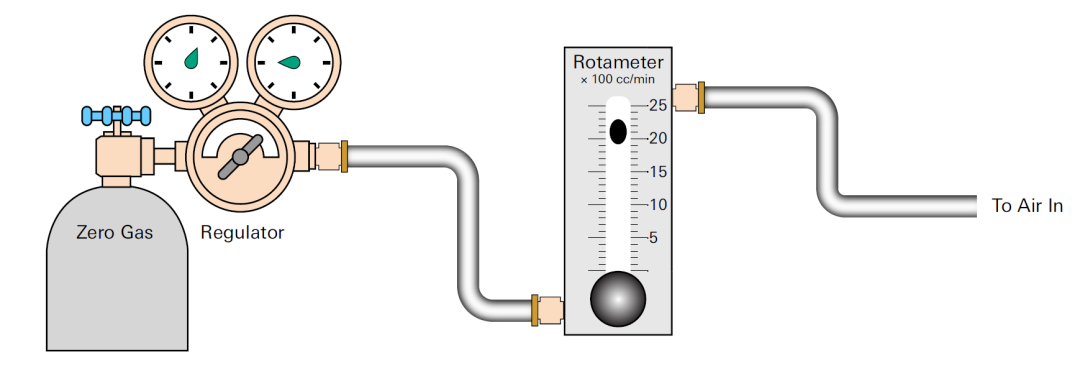

氣體來源方式（二）

注意事項

當使用化學藥品過濾空氣時，確保藥品新鮮，沒有失效；

通氣順序有講究，先通過蘇打藥品，再通過干燥劑；

當使用高純氣體時，確保氣體內不含CO₂及H₂O。有時，標準濃度的氮?dú)馄績?nèi)可能含有~20ppm的CO₂，這種情況下，需要在進入分析器前再次使用化學藥品去除CO₂和H₂O；

壓縮鋼瓶的壓強很大，在使用前應預安裝一個帶流速計的穩壓器，以減小壓強，并可調整進入分析儀的氣體流速。

跨度檢查和注意事項

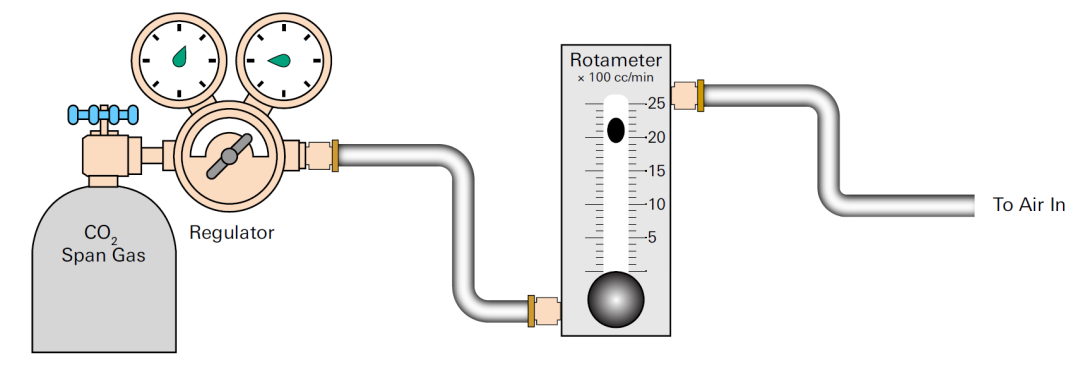

檢查CO₂跨度時，需要使用已知濃度的CO₂氣源。CO₂濃度要稍高于平時測量的濃度，例如，使用500-1000ppm的CO₂標準氣體。

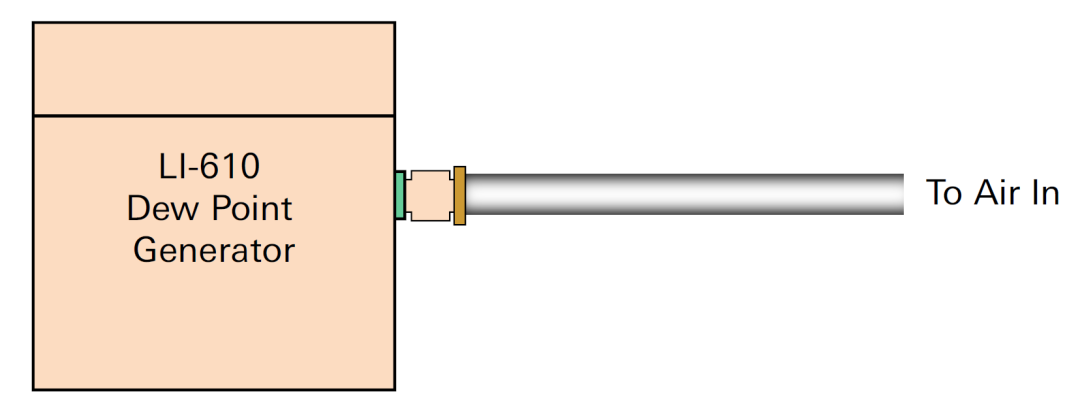

H₂O的跨度檢查，應使用LI-COR生產制造的LI-610露點發生器。為了避免冷凝，設置的露點溫度通常應比環境溫度低3-5℃。此外，由于水汽在管壁的吸附作用，要等待一段時間讓讀數穩定。
