一、實時數據查看
使用PC400軟件設置好Flow32的運行程序（可以先設置一個測試版程序，即采樣時間間隔較短的程序）并發送到數采，之后，可以實時查看數據，需要重點關注的變量有：
1、每個傳感器對應的加熱電壓是否合適，見public表中序號19的變量。
2、傳感器上軸向和徑向的溫差初始信號是否合適，見Public表中序號16-18的變量。
3、傳感器的工作狀態（一般需要記錄一段時間以后再分析）：見public表中序號32的變量。
☆ Public表格（實時變量）說明如下：
| 序號 | 變量名 | 單位 | 描述 | 刷新間隔 |
| 15 | DG_Kshapp(1)至 DG_Kshapp(32) | W/mV | 表觀包裹鞘傳導率 | 10分鐘 |
| 16 | iA_mV(1)至 iA_mV(32) | mV | 軸向溫度差A(yù)初始信號 | 10秒 |
| 17 | iB_mV(1)至 iB_mV(32) | mV | 軸向溫度差B初始信號 | 10秒 |
| 18 | iC_mV(1)至 iC_mV(32) | mV | 徑向溫度差初始信號 | 10秒 |
| 19 | iH_V(1)至 iH_V(32) | V | 加熱電壓 | 10秒 |
| 32 | DG_Status(1)至 DG_Status(32) | 無 | 包裹傳感器的狀態 | 10分鐘 |
☆ 關于Flow32-1K包裹傳感器各狀態值的說明
| 值 | 描述 | 可能原因 |
| 0 | 莖流值正確，加熱電壓未超限。（OKV） | 正常 |
| 1 | 未加熱。（OFF） | 加熱電壓關閉，或傳感器未連接。 |
| 2 | 加熱電壓打開，并且處于預熱階段。（WARM） | 程序剛啟動，傳感器連接正常，但未過設定的預熱時間。 |
| 3 | 傳感器的4個信號（A、B、C、H）中的任一個的值為NAN，或測量信號超出設定范圍。（FAULT） | 傳感器未連接，或其它原因?qū)е聹y量信號超量程。 |
| 4 | 莖流計算錯誤。（MERR） | 計算出的莖流值超出算法設定的上限或?yàn)镹AN。 |
| 5 | 低莖流過濾。（LOWF） | 莖流所攜帶熱量占到加熱功率的20%以下，但溫度差小于設定閾值。 |
| 6 | 高莖流過濾。（MAX） | 莖流所攜帶熱量占到加熱功率的20%以上，但溫度差小于設定閾值；或莖流大于經驗極限值（152cm/hr）。 |
| 7 | 表觀Ksh（Kshapp）大于當前程序初始設定的Ksh值或上次標定的Ksh值。（KHI） | 受天氣影響Ksh不穩定；或Ksh本身不穩定。 |
二、數據處理
一般情況下，用戶只需下載tableDGL表格的數據進行處理即可。
☆ TableDGL表格（莖流終存數據，長記錄文件）
| 序號 | 變量名 | 單位 | 描述 | 刷新間隔 |
| 1 | Record | 無 | 記錄號 | 30分鐘 |
| 2 | JDAY | 無 | 儒略日 | 30分鐘 |
| 3 | JHM | 無 | 時和分，HHMM | 30分鐘 |
| 4 | C_mV(1)至 C_mV(32) | mV | 徑向溫度差初始信號10分鐘均值 | 30分鐘 |
| 5 | B_mV(1)至 B_mV(32) | mV | 軸向溫度差B初始信號10分鐘均值 | 30分鐘 |
| 6 | A_mV(1)至 A_mV(32) | mV | 軸向溫度差A(yù)初始信號10分鐘均值 | 30分鐘 |
| 7 | H_V(1)至 H_V(32) | V | 加熱電壓10分鐘均值 | 30分鐘 |
| 8 | DG_Status至 DG_Status(32) | 無 | 包裹傳感器的狀態 | 30分鐘 |
| 9 | DG_flow(1)至 DG_Flow(32) | g/hr | 單位時間莖流質量 | 30分鐘 |
| 10 | DG_dT(1)至 DG_dT(32) | C | 莖流溫度變化量 | 30分鐘 |
| 11 | DG_Ksh(1)至 DG_Ksh(32) | W/mV | 包裹鞘傳導率 | 30分鐘 |
| 12 | DG_Kshapp（1）至DG_Kshapp(32) | W/mV | 表觀包裹鞘傳導率 | 30分鐘 |
| 13 | DG_Pin(1)至 DG_Pin(32) | W | 加熱功率 | 30分鐘 |
| 14 | DG_Qv(1)至 DG_Qv(32) | W | 單位時間軸向熱傳導熱量 | 30分鐘 |
| 15 | DG_Qr(1) 至 DG_Qr(32) | W | 單位時間徑向熱傳導熱量 | 30分鐘 |
| 16 | DG_Qf(1)至 DG_Qf(32) | W | 單位時間莖流所攜帶熱量 | 30分鐘 |
| 17 | Batt_Volt_Min | V | 電源電壓最小值 | 30分鐘 |
| 18 | PTemp_C_Max | C | CR1000面板溫度最大值 | 30分鐘 |
→ 如何通過數據判定加熱電壓是否合適？
dT為豎向兩熱電偶電壓和的平均值，該值一般在早晨達到最大值，但不會超過8攝氏度；在中午莖流最高值時達到最小值，但不會低于0.3攝氏度。
一般情況下，若dT超過8攝氏度，則應降低加熱電壓，若dT低于0.3攝氏度，則應提高加熱電壓。

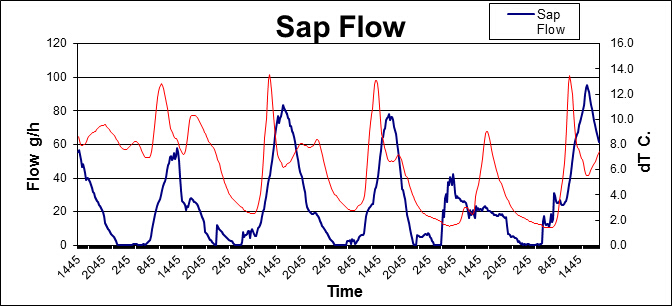

如上圖，dT值已接近14攝氏度，說明該傳感器的加熱電壓過高，若植物樣品長時間處于此加熱電壓下，將會造成 植物莖桿灼傷，從而影響實驗進程。
解決方法：降低加熱電壓至少50%，依據為（13-8）/8×100%=62%
