土壤含水量、溫度、電導率、水勢監測系統由5TE、MPS-2傳感器和數據采集器組成，此監測系統可以方便快速的測量土壤含水量、溫度、電導率和土壤水勢。
系統優點
免維護 MPS-2無需用戶維護和廠家校準即可測量較大范圍的土壤水勢(-5 至 -500 kPa (pF 1.71 至 pF 3.71))。
安裝簡單 只需插入土壤，并連接數據采集器即可自動采集水勢數據。
即插即用 可直接下載數據（Em50系列的數據采集器）。
穩定性好 5TE傳感器出廠時采用5點校準，確保其在各種土壤條件下能正常工作，且具有電壓調節功能。

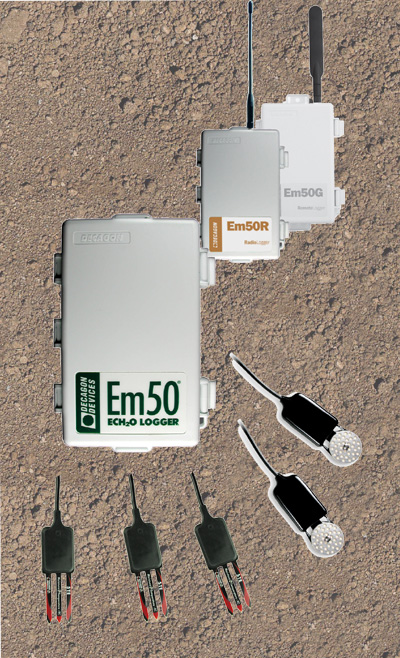

系統組成
數據采集器：Em50系列數據采集器 （Em50、Em50R或Em50G任選其一）
傳感器：5TE土壤水分、溫度、電導率傳感器、MPS-2土壤水勢傳感器（總數2-5個）
技術指標
數據采集器
| 型號 | Em50 | Em50R | Em50G |
| 測量速度/間隔 | 1 ~ 1440 min | 1 ~ 1440 min | 5min ~ 24h |
| 電源 | 5節5號堿性電池 | 5節5號堿性電池 | 5節5號堿性電池 |
| 運行環境 | -40 ~ 60℃ 0~100 % RH | -40 ~ 60℃ 0~100 % RH | -30 ~ 60℃ 0~100 % RH |
| 存儲 | 1M 36,800讀數 | 1M 36,800讀數 | 1M 36,800讀數 |
| 可讀取傳感器 | Decagon任意型號土壤水分傳感器和環境傳感器 | Decagon任意型號土壤水分傳感器和環境傳感器 | Decagon任意型號土壤水分傳感器和環境傳感器 |
| 通道 | 5 | 5 | 5 |
| PC通訊 | RS-232 | RS-232, 無線電 | USB或串口, GSM通訊 |
5TE傳感器
<ec< 23.1="" ds="" td="">
| 測量參數 | VWC | 溫度 | 電導率 |
| 測量精度 | 礦質土：±3%( EC＜10dS/m)； 多孔介質：±1-2% (單獨校準后) |
± 1℃ | ± 10%@ 0- 7 dS/m, 7 dS/m以上須校準 |
| 測量分辨率 | VWC: 0.0008 m3/m3或者0.08% VWC (0<vwc< td=""> | 0.1℃ | 0.01 dS/m (EC<7 dS/m), 0.05 dS/m (7<ec< 23.1="" ds="" td=""> |
| 測量范圍 | 0-100%VWC | -40~50℃ | 0-23dS/m(bulk) |
| 測量時間 | 150 | ||
| 電壓 | 3.6~15VDC，0.3mA穩流，10mA(測量期間) | ||
| 輸出值 | 3V數據包 | ||
| 尺寸 | 10×3.2× 0.7cm | ||
| 探針長度 | 5cm | ||
| 支持數采 | Em50系列數據采集器，Campbell系列數據采集器，ProCheck讀表 | ||
<vwc< td=""><ec< 23.1="" ds="" td="">
MPS-2傳感器
| 測量參數 | 水勢 | 溫度 |
| 精度 | 讀數的± 25% @ -5 ~ -100 kPa | ±1℃ |
| 分辨率 | 0.1 kPa | 0.1℃ |
| 范圍 | -10 ~ -500kPa (pF 2.01 ~ pF 3.71) | -40 ~ 50℃ |
| 傳感器類型 | 帶校準陶瓷板的頻域 | 熱敏電阻 |
| 測量速度 | 150 ms | |
| 平衡時間 | 10 min. 至 1 hr. 與土壤水勢有關 | |
| 輸出方式 | RS232 (TTL) with 3.6 volt levels或 SDI-12通訊協議 | |
| 工作環境 | -40 ~ 50℃ | |
| 供電 | 3.6 - 15 V DC, 等待狀態0.03 mA, 150ms測量狀態期間達最大值10 mA | |
| 纜線長度 | 5m，可定制其它長度 | |
| 接口類型 | 3.5mm 耳機接口或鍍錫裸線接口(3線頭) | |
| 尺寸 | 9.6 cm (l) x 3.5 cm (w) x 1.5 cm (d) | |
| 支持數采 | Em50系列數據采集器，Campbell系列數據采集器，ProCheck讀表 | |
產地與廠家：美國Decagon公司
