LI-6400/LI-6400XT可以控制CO2濃度到0 ppm，然而既要保證低CO2濃度的控制，同時又能自動調整流速以維持H2O濃度穩定性，不是一件容易的事。下面介紹一個簡單的方法，通過改造LI-6400/XT氣路來實現穩定控制低CO2濃度。

1、簡介
        在低CO2濃度條件下，C4植物可以增加維管束鞘細胞內CO2濃度來提高光合同化效率，這競爭性地阻礙了氧化作用。C4植物的光合同化效率較C3植物更高，其證據C4植物的CO2吸收速率為正，或CO2補償點（Γ）時，胞間CO2濃度（Ci）更低。C4植物的典型Γ ≤ 10 ppm；而C3植物的Γ值在40至50 ppm之間。
        一臺配有6400-01 CO2注入系統的LI-6400/LI-6400XT光合儀可以控制CO2濃度下降到30至50 ppm；當CO2注入系統關閉時，0 ppm的CO2濃度可以實現。
        如果用戶需要控制CO2濃度在0至50 ppm之間，可以通過修改LI-6400/LI-6400XT主機的氣路來實現，如果以后需要改回廠家的正常氣路設置（圖 1a），也可以輕松完成。修改后的氣路中，CO2注入系統被放置在氣泵的正壓力一側（圖 1b），迫使注入系統的壓力對抗系統的壓力，有效地降低了注入系統中純CO2的流出速率，因而也就實現了更低的CO2濃度控制點。

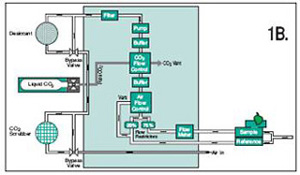

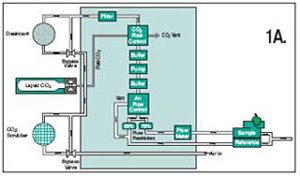

圖1：LI-6400/LI-6400XT的簡化氣路圖，A）標準廠家設置 B）修改后的低CO2濃度控制設置


2、修改LI-6400/LI-6400XT的氣路及軟件參數設置
        修改過程包括去除已有的連接空氣過濾器、CO2注入系統、第1個緩沖腔室和泵的Bev-a-line(R)管路；氣路的其余部分保持不變。整個修改過程只需少量工具，操作簡便，只需要2個小時或更短的時間。

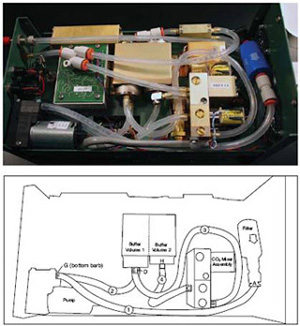

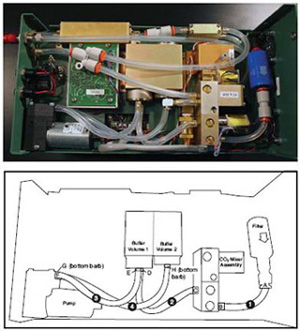

圖2：氣路修改前（左）、后（右）對照


3、修改氣路后的差別和限制
        應該考慮到，修改氣路會對LI-6400/LI-6400XT的測量帶來一些限制。將CO2注入系統裝置在氣泵的正壓力一側，會降低CO2濃度的設定值大約10%（圖3）。大多數LI-6400/LI-6400XT的CO2濃度最大值可達到2000 ppm以上。

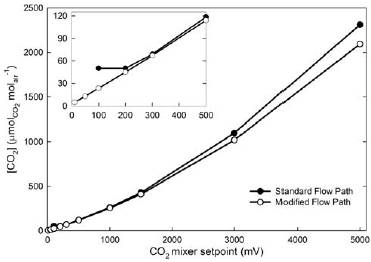

圖 3：氣路修改前、后的CO2注入系統校準曲線對比，框內小圖為控制電壓小于500 mV時的情形，注意修改后的曲線增加了控制下限

        修改后，CO2注入系統的響應時間會略增加，不過對于需要在90至120秒內完成的調查型測量來說仍然足夠快。在整個CO2設定點的量程內，標準氣路和修改后氣路中由CO2注入系統引起的CO2濃度方差相當。

具體操作請下載詳細操作說明，或聯系我公司獲得技術支持。
