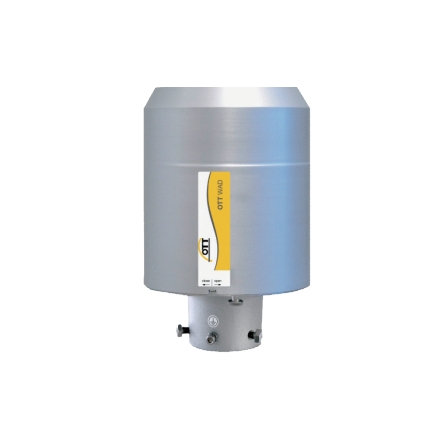

WAD 自排水稱重雨量計
應用范圍
? 新儀器非常方便使用，適用于擁有無人值守的自動網絡區域（比如市區），實現降雨量監測網絡的自動化，還可用于以下方面：替代人工監測、校驗儀表、替代翻斗式雨量計、科學研究項目、洪水預警系統、 天氣雷達系統、空間天氣雷達數據校準。
技術特點
? 小尺寸安裝孔（2"），集雨面積200 cm2 和314 cm2 (符合氣象局標準)
? 雨強和累積降雨量輸出符合WMO第8號標準， 測量范圍高達0.001～720mm/h
? 具有低功耗和先進的數據獲取和信號處理分析 技術及先進的濾波和降噪技術
? 應用算法補償溫度和風導致的誤差
? 多種數據接口（SDI-12、RS485、脈沖輸出），可 通過USB接口配置或通過指令控制
? 耐用的防風雨金屬外殼提高M(jìn)TBF（平均無故障 時間）
? 儀器終身自校準、無漂移 ? 理想的梯度響應獲得實時雨強和累積降雨量 數據
? 自動排水的節能系統可使用太陽能供電，在偏 遠無人值守的場所也可以放心使用
測量原理
全新稱重技術與自動排水收集系統相結合，在精巧型結構設計和低功耗條件下實現高分辨率和高精度測量。具 有很高的超高靈敏度，可以像任何降水測量儀一樣快速識別降雨事件的開始。儀器配置高精度測壓元件以及擁 有自動排水裝置的嵌入式翻斗系統，動態測量范圍高達0.001~720mm/h，從長期歷史時間序列來看，可謂一 種能夠持續、穩定監測降水量的理想工具?？梢越柚鷧⒖紭?biāo)準重量進行校準，代替野外和實驗室中應用定量體 積水進行的不可靠的手動校準過程。
技術指標
基本參數
傳感器類型 稱重法雨量計
傳感元件 密封式測壓元件
降水類型 液體
集雨面積 200 cm2
容積 0.2 mm 翻斗，自排式
物理參數
降水量 / 降水強度范圍 0.005… ∞ mm/0.001 ～ 720 mm/h
降水量 / 降水強度分辨率 0.001 mm/0.001 mm/h
降水量 / 降水強度精度 ± 0.1 mm 或 ± 3% /± 0.1mm/min 或 ± 3%
電氣指標
電子元件 供電：9.8 ～ 32VDC / 功耗：10.4mA@12VDC( 出廠設置 )
接口指標：
USB 配置 / 服務模式
串行接口 SDI-12 或 RS485
波特率 1200（SDI-12）2400 ～ 19200 波特（RS485）
脈沖輸出 0.01 / 0.1 / 0.2 / 0.5 / 1.0 mm
狀態輸出 雨水 是 / 否
模擬輸出 0/4 ~ 20 mA 或 0 ~ 2/5 V
數據指標
實時（RT） 雨強、累積降雨量
狀態 運行模式，硬件
輸出時間間隔 1 分鐘（雨強）；1 ～ 60 分鐘
輸出格式 SDI-12/ ASCII、SDI-12、MODBUS
機械構造
尺寸 200 HxD ：292 x 190 mm ；314 HxD ：311 x 256 mm
重量 200 ：2.5kg ；314 ：4.0kg
材質
外殼 / 漏斗 / 邊緣 / 固 定平臺 鋁合金
測壓元件 不銹鋼
翻斗 單翻斗
固定 / 安裝管直徑 ? 2" / 60mm
環境
工作溫度 0 ~ +70℃
存儲溫度 50 ~ +70℃
空氣相對濕度 0 ~ 100% RH
防護等級 測壓元件：IP 67 ；儀器：IP 64
符合風速 60 m/s
EMC/EMI 和規范
EMC/EMI 符合 EN 61000-4-3、CE 標準
RoHS 2011/65/EU
規范 WMO-No 8、VDI 3786 Bl. 7
