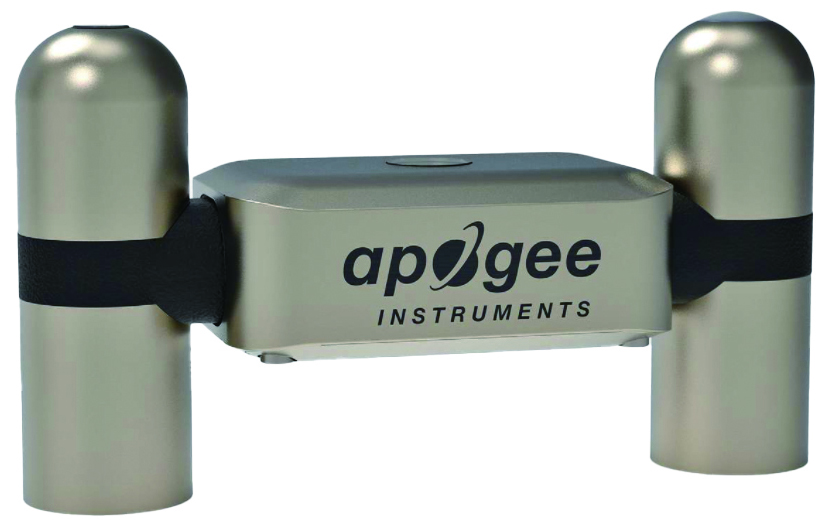

SN-500四分量凈輻射傳感器
SN-500 四分量凈輻射傳感器由向上向下兩個長波輻射傳感器和向上向下兩個短波輻射傳感器組成，提供太陽和地表輸入輸出輻射量的測量。SN-500 具備科研級精度，SDI-12輸出，外觀小巧。經METER公司整合到ZL6系統中的SN-500傳感器安裝更簡便，可實現云端管理，近實時獲取數據。

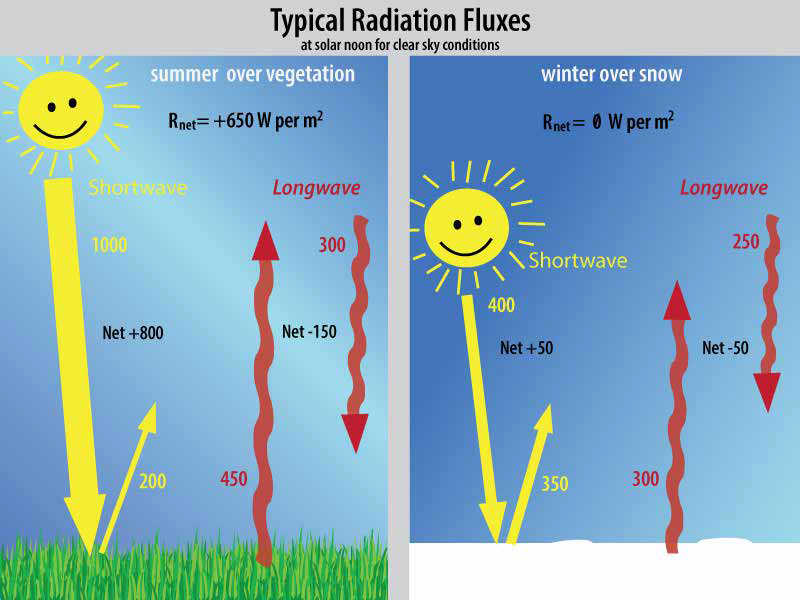

左圖所示，凈輻射是凈短波輻射和凈長波輻射之和。凈短波輻射是入射短波(來自太陽)和出射短波(被地面反射)之間的差值。凈長波輻射是入射長波(由大氣中的分子發射)和出射長波(由地表的元素發射)之間的差值。典型的晴朗夏季草地上空通量和冬季雪地上空輻射情況如圖。典型夏季正午通量為+650 W m?2，冬季為0 W m?2。
主要特點
● 連接ZL6數采，即插即用，自動識別，接入ZENTRA Cloud即可實現云端管理遠程數據訪問
● 自帶安裝桿，安裝方便，精準調平
● 利用傳感器測得的四分量數據可以輕松計算得到多種參數，例如：凈輻射、凈長波輻射、凈短波輻射、反照率、總輻照度等
● 外觀堅固，適合野外長期布設，使用壽命長
● 測量準確，科研級傳感器中性價比高
技術指標
SDI-12 | |
響應時間 | 1 s |
工作環境 | -50 ~ 80 ℃; 0 ~ 100 % RH |
尺寸 | 長116 mm, 寬 45 mm, 高 66 mm |
重量 | 320 g (包括安裝桿和5 m線) |
纜線 | 連接傳感器外殼為M8接口（IP68等級）；5米四芯屏蔽雙絞線，帶TPR護套； ZL6 立體聲接口 |
支持數采（須另購） | METER EM60 系列, ZL6 系列, ZSC 和 ProCheck |
PYRGEOMETER 長波輻射傳感器
準確度 | ± 5 % |
測量范圍 | -200 ~ 200 W m-2 (凈長波輻射) |
精度 | < 1 % |
長期漂移 | 每年靈敏度變化 < 2 % |
非線性度 | < 1 % |
響應時間 | < 0.5 s |
視角范圍 | 150° |
光譜范圍 | 5 ~ 30 μm |
溫度響應 | < 5 % @ -15 ~ 45 ℃ |
窗口加熱補償 | < 10 W m-2 |
零點補償 B | < 5 W m-2 |
傾斜誤差 | < 0.5 % |
PYRANOMETER 短波輻射傳感器
準確度 | ± 5 % |
測量范圍 | 0 ~ 2000 W m-2 (凈短波輻射) |
精度 | < 1 % |
長期漂移 | < 2 % 每年 |
非線性度 | < 1 % |
檢測器響應時間 | 0.5 s |
視角范圍 | 向上180°; 向下150° |
波長范圍 | 向上385 nm 至 2105 nm, 向下 295 nm to 2685 nm; (50 % points) |
方向（余弦）響應 | 向上 < 30 W m-2 @天頂角 80°; 向下< 20 % @ 0 ~ 60° |
溫度響應 | < 5 % @ -15 ~ 45 ℃ |
零點補償 A | < 5 W m-2; < 10 W m-2 (heated) |
| 零點補償 B | < 5 W m-2 |
| 每日總的不確定性 | < 5 % |
供貨廠家：METER Group
