應用范圍

? 中、小型河流的流量測量 ? 明渠流量測量

? 有橋梁的斷面流量測量 ? 傳統測流方法的的替換

? 在線流量監測系統的律定

技術特點

? 無活動部件 ? 不受運動底床的影響 ? 不受 GPS信號的影響

? 高精度 ? 提供準確的底床形狀檢測 ? 非常適于有陡坡的狹窄區域

? 全封閉系統，可用于陰雨天氣 ? 三體船外部無突出部件，重心低，不受外界波浪 影響

? 使用 PDA 操作，藍牙有效范圍大，操作人員不 必站在河內 ? 直接計算流量

測量原理

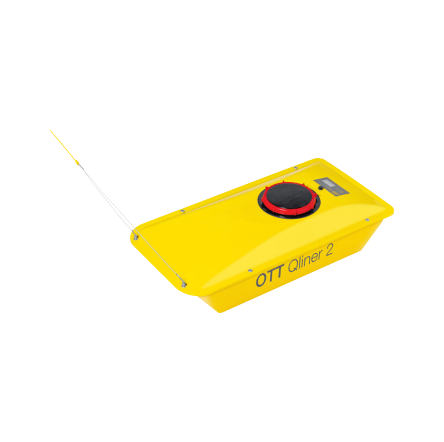

OTT Qliner2適用于測量小型和中型天然河流以及人工渠道。通過 PDA 進行方便有效的控制，可以迅速測量河 流定點流速、斷面流速分布以及斷面流量。 Qliner2本身作為一個小型聲學多普勒測流系統，通過小船上的超聲波傳感器在河道中進行斷面流速測量，操 作人員使用PDA 通過藍牙連接傳感器，數據可以即時分析并存儲。 傳感器采用四個聲學波束進行斷面流量的監測。如下圖所示，波束 1 和波束 2 分別與豎直方向成 25度夾角，用 于測定垂線上的流速，波束4豎直向下， 用于測定底床所在位置及水深； 波束3用于淺水流速的補償。 Qliner2使用過程中，用戶需要首先確定河流斷面的垂線，利用繩索拖動小船沿確定的路線行駛，并在每條垂 線停留 30 秒至 1 分鐘，以便得到穩定準確的測量結果 。

技術指標

流速

流速量程 ±5m/s( 標準 )，＜±10 m/s

精度 ±1% 測量值 ±0.5 cm/s

采樣率 ＜1 Hz

波束頻率 1 MHz ；2 MHz

深度量程 1.2-20m ；0.35-10m

測量單元長度 0.3 – 4 m ；0.1 – 2 m

最小盲區 0.2 m ；0.05 m

測量單元數目 ＜40 ；40

溫度

量程 -4 – 40℃

精度 / 分辨率 0.1/0.01℃

軟件（用于掌上電腦）

操作系統 Windows Mobile

功能 布置計劃、數據修復、ASCII 轉換、在線數據收集、圖形顯示

軟件（用于普通 PC）

功能 查看數據、數據存儲和導出

無線連接

頻率 2.4 GHz

類型 藍牙

有效范圍 縱向 50-70m，橫向 100-200m

電池

類型 可充電電池組

充電電壓 12 V DC

持續時間 1 天

小船

材質 玻璃纖維

尺寸 957×482×225 mm

重量 11.5 kg（包括電池）

環境

操作溫度 -10 … 60℃

存儲溫度 -20 … 70℃

防震等級 DIN ISO 2206 / DIN ISO 2248

防護等級 IP 67
